Toote tutvustus

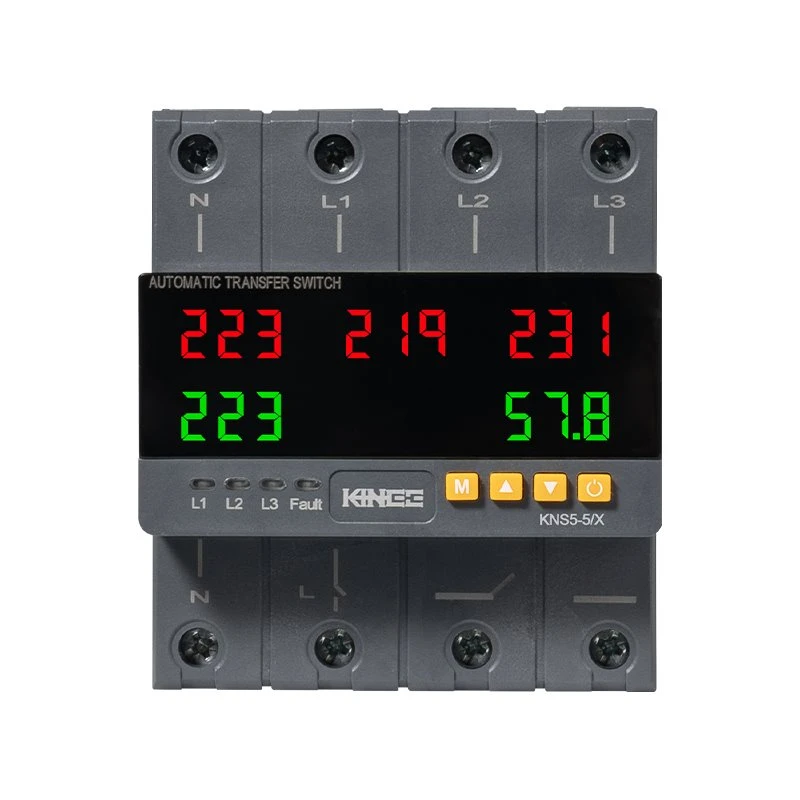

KNS5-5/X ATS-il on pingekaitse, voolukaitse ja 3-kanaliline ühefaasiline võimsuse muundamine. Tuntud ka kui faasijärjestuse kaitsja, võimaldab see valida prioriteetse faasijärjestuse. See mudel integreerib kolmesuunalise toiteallika 5 ekraani ATS-funktsiooni, tagades usaldusväärse jälgimise kõigis kanalites.
Signaali klemmid on passiivsed ja vajavad välist toidet. Tavaliselt kasutatakse välismaiste generaatoriprojektide puhul kolmesuunalise toiteallika 5 kuvari ATS-i saab ühendada alalisvooluga (nt generaatori süütepooliga mootori käivitamiseks) või vahelduvvooluga (nt märgutulega, mis annab teada, kui toide on välja lülitatud ja faasijada on lülitatud, või häiresignaaliga, mis annab kaugseiresüsteemile oleku tagasisidet, kui toide on välja lülitatud ja faasijada on välja lülitatud).
Seadme sisseehitatud-3-suunalise toiteallika 5 ekraaniga ATS-disainiga toetab seade prioriteetse faasi valimist ja selget olekunäitamist. Paigaldamiseks või süsteemi integreerimiseks pakub Threeway Power Supply 5 Display ATS kompaktset lahendust pingekaitseks, voolukaitseks ja sujuvaks ühefaasiliseks muundamiseks välismaistes toiterakendustes.
Toote kirjeldus
1. Automaatne ülekandelüliti: "Prioriteedi" faasiga
2.Mikrokontrolleri baasil
3. Parameetrite seadistamine nuppude abil
4.Üle- ja alapingekaitse
5. Ülevoolukaitse
5.Tööpinge LED indikaator
6.Din-siinile kinnitus
7.Netokaal: 378g
8. Suurus: 90*96*66 mm (L*P*K)
Funktsioon
1.Pingekaitse
2.Praegune kaitse
3.3-kanali ühefaasiline toiteallika muundamine
Peamised tehnilised parameetrid
|
Parameeter |
Väärtus |
|
Toiteterminalid |
N,L1,L2,L3 |
|
Nimitoitepinge |
AC 3* 220 V (N-L1/L2/L3) |
|
Nimisagedus |
40/50/60/70 Hz |
|
Umax seadistusvahemik |
230-300V |
|
Umin seadistusvahemik |
140-210V |
|
Auto-taassulgemise viivitus (tonnides) |
1-600s |
|
Viivituse naasmine prioriteetsesse faasi |
1-600s |
|
Lülitage viivitus reservfaasidele |
<0.2s |
|
Pinge hüsterees |
5V |
|
Ülepinge väljalülituse viivitus |
0,1 s; 350 V või suurem: 0,02 s |
|
Alapinge väljalülituse viivitus |
0,1 s; 350 V või suurem: 0,02 s |
|
Pinge täpsus |
<1% |
|
Max tööfaasi pinge |
350V |
|
Nimi töövool |
63A/80A/100A |
|
Max töövool |
63A/80A/100A |
|
Reostusaste |
3 |
|
Elektriline eluiga |
10⁵ |
|
Mehaaniline eluiga |
10⁶ |
|
Kõrgus merepinnast |
Vähem kui 2000 m või sellega võrdne |
|
Ümbritsev temperatuur |
-25 kraadi ~+50 kraadi |
|
Lubatud suhteline õhuniiskus |
Vähem või võrdne 50% 40 kraadi juures (ilma kondensatsioonita) |
|
Säilitustemperatuur |
-25 kraadi ~+55 kraadi |
|
Dirigendi suurus |
0,5 mm² ~ 1 mm² |
Esipaneeli funktsiooni tutvustus
Mõõtmed
